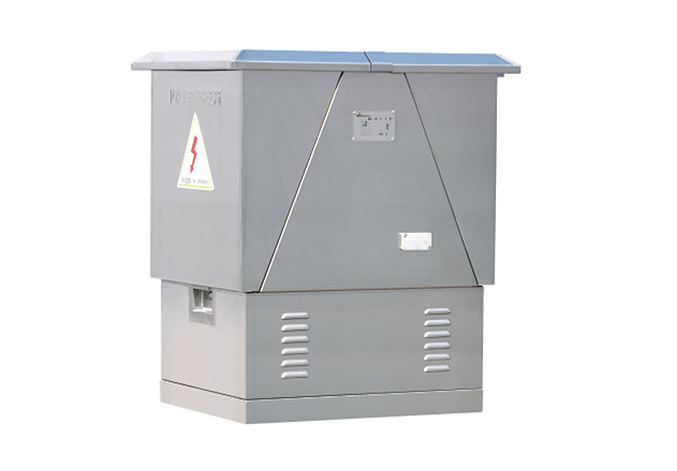

DFW-12/630高压电缆分支箱

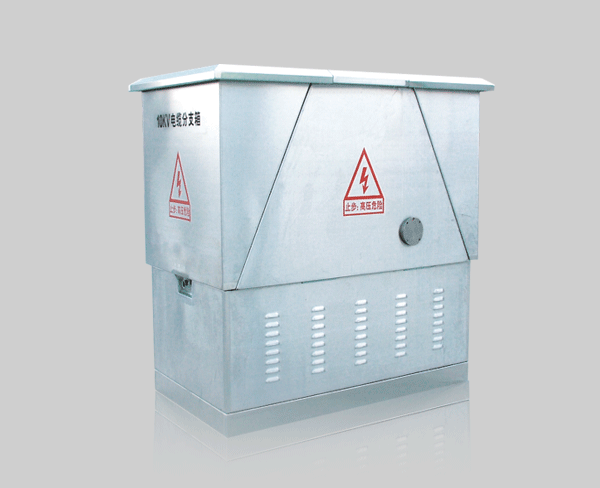

欧式：

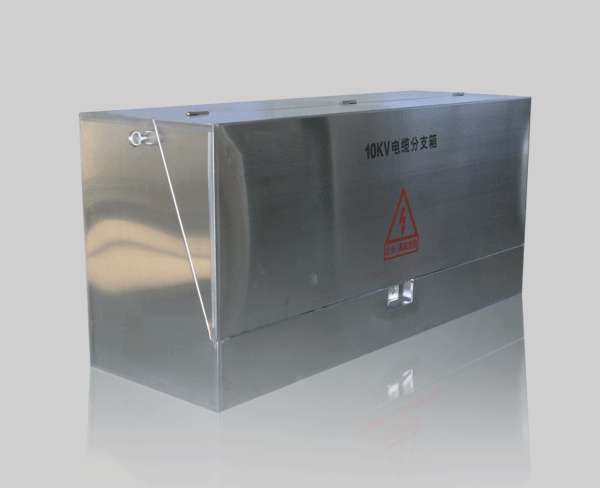

美式：
一．产品概述
DFW-12系列高压电缆分支箱广泛用于10KV电缆系统的节点连接，是电缆从开关柜出线后进行汇集与分支的主要电气设备。充分运用了电缆接插件串联并联的优势，根据用户需要进行可靠组合，实现了全密封、全防护、全绝缘、防凝露、防尘埃、抗腐蚀、免维护的特性，可在户外全天候运行。广泛用于城市工业小区、住宅小区、商业中心、矿区和钢铁、汽车、石油、化工、水泥等大型企业以及其它场合的配电网，特别适合城市电网改造工程。

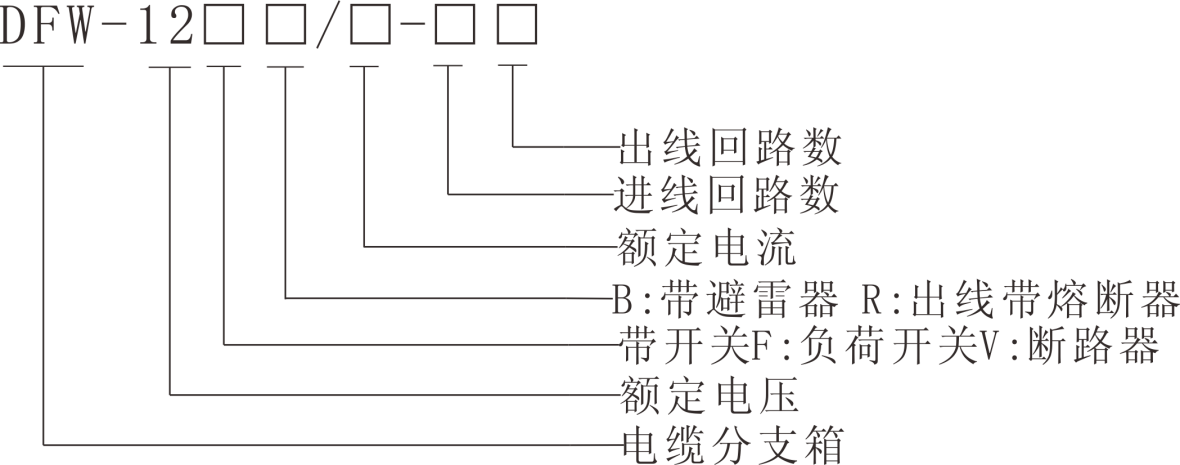

二．型号及定义
三．产品特点
全绝缘、全密封、全防护、全工况
进出线灵活，实际应用最多有9分支进出线
体积小，结构紧凑，安装简单，操作方便
可安装带电指示器、电缆型故障指示器、避雷器、负荷开关等，满足客户需求
防凝露、防尘埃、抗腐蚀、抗污秽
四．技术指标
|
额定电压 |
12kV |
|
额定电流 |
630A |
|
额定短时耐受电流 |
20kA/2s |
|
峰值耐受电流 |
50kA |
|
工频耐压 |
42kV |
|
15分钟直流耐压 |
52kV |
|
雷击冲击耐压 |
85kV |
五．应用环境
环境温度：最高温度：＋40℃，最低温度：－40℃
环境湿度：日平均相对湿度：≤95%，月平均相对湿度：≤90%
海拔高度：不超过2000米
风 速：相当34m/s(不大于700 Pa)
防 震：水平加速不大于0.4m/s2，垂直加速度不大于0.15m/s2
使用场所：无滴水，无易燃和爆炸危险，无化学腐蚀性气体，无剧烈震动
