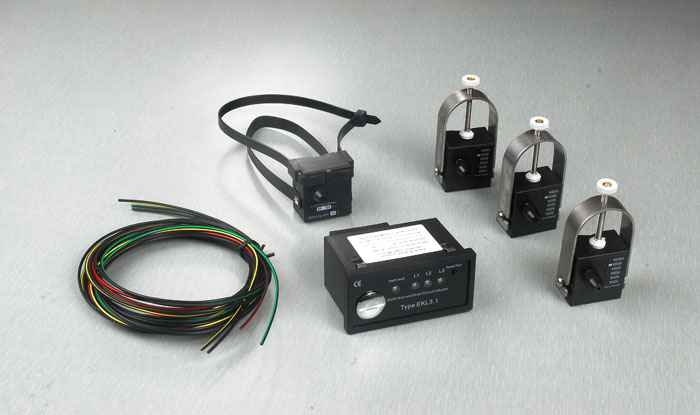

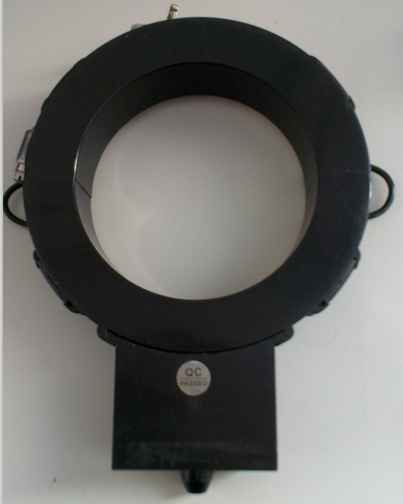

电缆型故障指示器

电缆型故障指示器

一 产品概述

电缆型故障指示器适用于35kV（含以下）电缆系统，在线路发生短路故障时给出故障指示，同时具有电流测量、温度测量（附带温度探头）、数据远传功能。该产品可帮助工作人员迅速查找到故障点，缩短停电时间，提高供电可靠性，并为用户实时监测线路负荷电流，提供了极为方便的手段。

二 产品特点

检测相间短路故障、接地、线路停电等故障信息；

自动复归，自检自恢复功能；

内置锂电池，导线可取电，使用寿命大于8年。

实时监测线路负荷、零序电流。

可带电安装和拆卸，适合外径5～40mm的电缆线路

自动抑制合闸励磁涌流。

环氧浇注，全密封结构，可长期在户外运行。

就地闪光指示故障

光纤通信，实现数据远传

三 技术指标

四 应用范围

广泛用于6～35kV配电线路，导线外径40mm以下的线路。

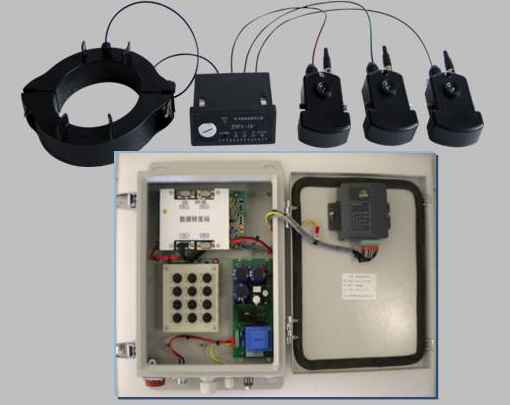

电缆型故障指示器-监测单元

一．产品特点

光纤接收：通过光纤组网方式接收指示器发出的故障点号信息，负荷电流信息等。

GSM或GPRS发送：通过GSM（短消息）/GPRS（数据）互为备用方式向配网主站发送子站状态、线路负荷电流、指示器状态和故障信息，确保配网故障动作信息可靠传递。

多种电源供电方式：装置供电方式灵活，既可以采用单相取电PT供电；也可以通过两路CT供电，互为备用，一次线路电流大于10A即可正常工作。

通信协议可选：可采用IEC870－5－101协议或104与第三方设备相连，上传故障和变位信息。

远程升级：设备可方便地通过远方维护主站进行程序升级。

二．技术指标
