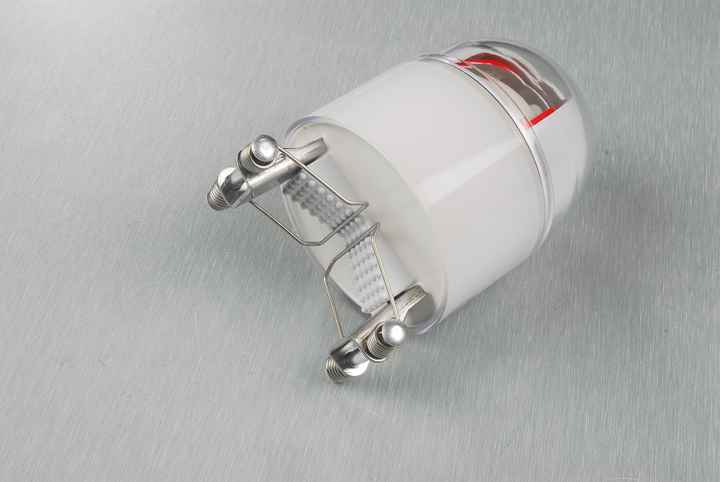

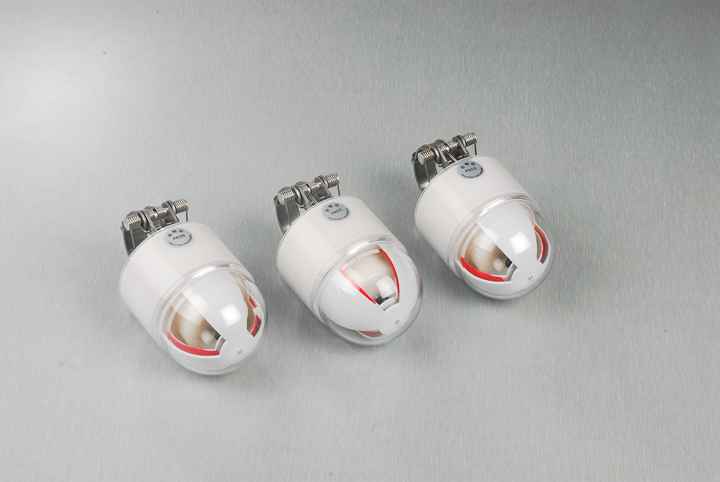

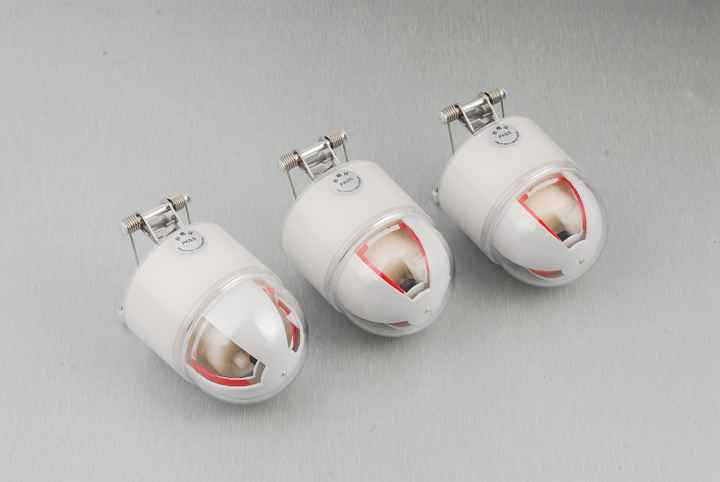

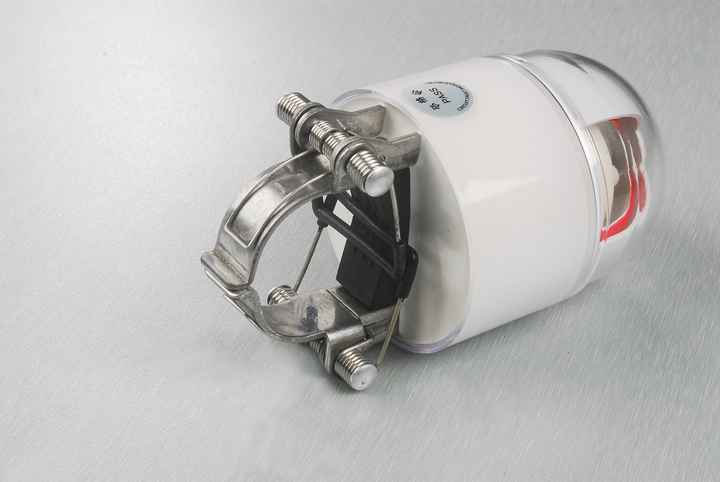

架空型故障指示器
一．产品概述
架空型故障指示器适用于6～35kV配电架空线路，具有短路故障、接地故障指示功能，通过线路短路、过流和停电特征来检测故障并使指示灯闪烁、翻牌。另外，该指示器还具有电流测量和无线数据通讯功能，通过上传短路和接地等故障，迅速查找到故障点，缩短停电时间，提高供电可靠性。
二．产品特点
检测相间短路故障、接地、线路停电等故障信息
自动复归，自检自恢复功能
内置锂电池，导线可取电，使用寿命大于8年
实时监测线路电流
可带电安装和拆卸，适合外径5～40mm的架空导线
自动抑制合闸励磁涌流
环氧浇注，全密封结构，可长期在户外运行
三．技术指标
|
系统电压 |
6～35kV 50Hz |
|
导线外径 |
5～40mm |
|
测量精度 |
6～600A：±3A或3％ |
|
负荷电流 |
630A |
|
短时耐受电流 |
31.5kA/2s |
|
静态功耗 |
<16uA |
|
自动复归时间 |
1～48h可整定 |
|
环境温度 |
-35～70℃ |
|
工作电源 |
线路感应电流取电 后备一节3.6V/2Ah的锂电池供电 |
|
IP防护等级 |
IP67 |
四．应用范围
广泛用于6～35kV配电线路，导线外径40mm以下的线路。

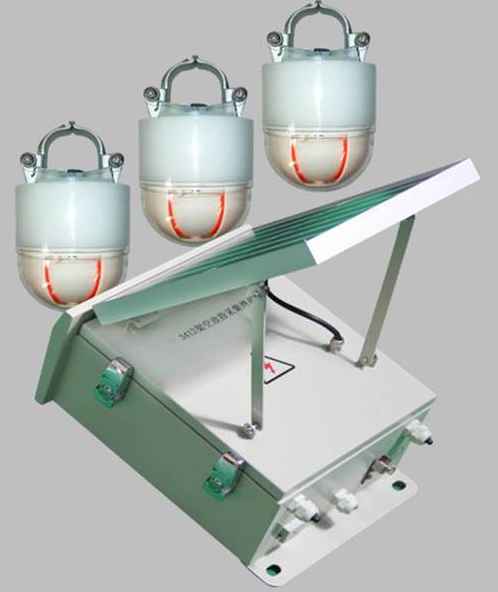

架空型故障指示器-监测单元
一．产品特点
通过短距离无线组网方式接收指示器发出的故障点号、负荷电流信息，通过GSM（短消息）/GPRS（数据）向配网主站发送子站状态、指示器状态和故障信息
装置供电方式灵活，既可以采用单相取电PT供电；采用PT供电方式，配备40F超级电容，采用太阳能供电方式，配备免维护的5AH/8AH蓄电池，可以维持子站连续20天工作
可采用IEC870-5-101、104协议
可方便地通过远方维护主站进行程序升级
可通过无线整定终端方便地进行参数设置、设备维护
最大可记录1000条SOE事件记录，为系统故障分析提供丰富的数据支持。
二．监测单元技术指标
|
监测单元尺寸 |
H388*W366*D368 |
|
监测单元重量 |
<6.5Kg |
|
测量精度 |
±3A或3% |
|
适用电压等级 |
6～35kV架空线路 |
|
线路负荷电流 |
0～600A |
|
额定工作电压 |
额定工作电压5.5V～7.5V |
|
整机功耗 |
＜0.02W |
|
阴雨天气下工作时间 |
≥15天 |
|
太阳能电池板 |
有机玻璃防护，非晶硅，30年寿命 |
|
配合指示器数目 |
9个 |
|
GPRS模块 |
E-GSM/GPRS 900/1800 双频带 |
|
工作温度范围 |
-40℃～75℃ |
|
MTBF |
＞50000H |
|
防护等级 |
IP55 |
