ZW20-12T630-25 户外柱上真空智能分界断路器
产品概述
ZW20-12型户外柱上真空智能分界断路器主要由真空断路器本体、XL-F402系列控制器(‘看门狗’)和PT三部分组成。三者通过航插及控制电缆进行电气连接。额定电压12kV，额定电流为630A，主要适用于10kV架空配电线路、T接支线路或终端用户，作为配电线路保护之用。与专用XL-F402系列分界开关控制器(‘看门狗’) 配套使用，可实现线路过流保护、速断保护、零序保护、重合闸、事件记录、历史故障查询、状态上传、通讯等功能。在配电线路、T接支线路或终端用户处安装分界真空断路器，可实时检测线路电流，并自动分析故障类型(过流、短路、单相接地)，自动将故障切除，确保非故障区用户正常用电。
产品特点
操作灵活、方便，具有电动储能、电动分合，同时具备手动储能、手动分合，并能就地或远距离遥控操作
开断性能优越，开断短路电流25kA达30次
具有免维护特性，断路器主回路及二次元器件、操作机构均密封在SF6气体中（零表压），不受外界环境影响
具有通信接口，实现远距离监控
遥控分合闸采用防误动设计，保证开关可靠型
具有耐候性强、抗凝露的防护特点
通过航空插件连接，可靠性好，防护等级高
技术指标
应用环境
海拔高度不超过3000m；
周围空气温度：－40℃～＋40℃；日温差：日温变化25℃；
风速不大于35m/s；
无易燃、爆炸危险、强烈化学腐蚀物（如各种酸、碱或浓烟等）各剧烈振动的场所。

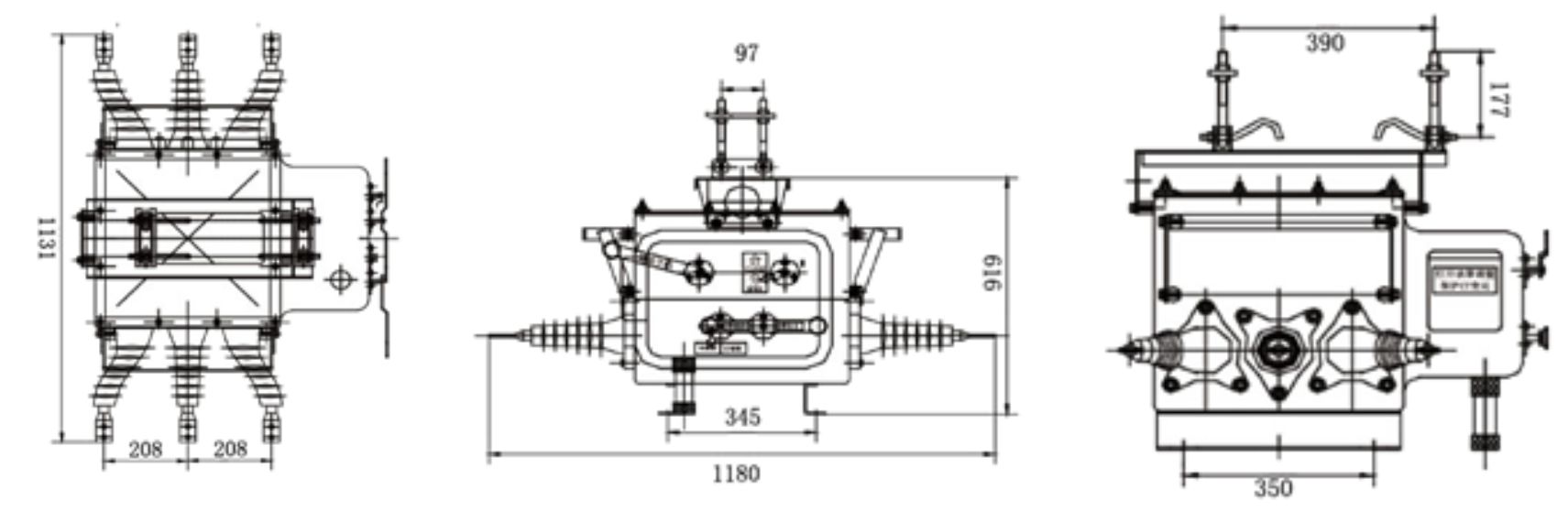

外形安装尺寸
