XGN□-12型SF6充气环网柜
产品概述
XGN□-12型充气环网柜采用模块化设计，以其固定式单元组合型与灵活扩展型的完美统一，既适合终端用户或网络节点的要求，又满足各种配电开闭所、箱式变电站、电缆分支箱的需要，具有结构紧凑、安全可靠、长寿命、免维护的特点。
XGN□-12包括一个304不锈钢箱体，所有一次带电部件和开关功能都置于其中，是一个完全密封的系统，防护等级为IP67。产品出厂之前，所有的单元/模块都进行了例行试验。这些单元/模块出厂后便可安装，不需要任何特殊工具。

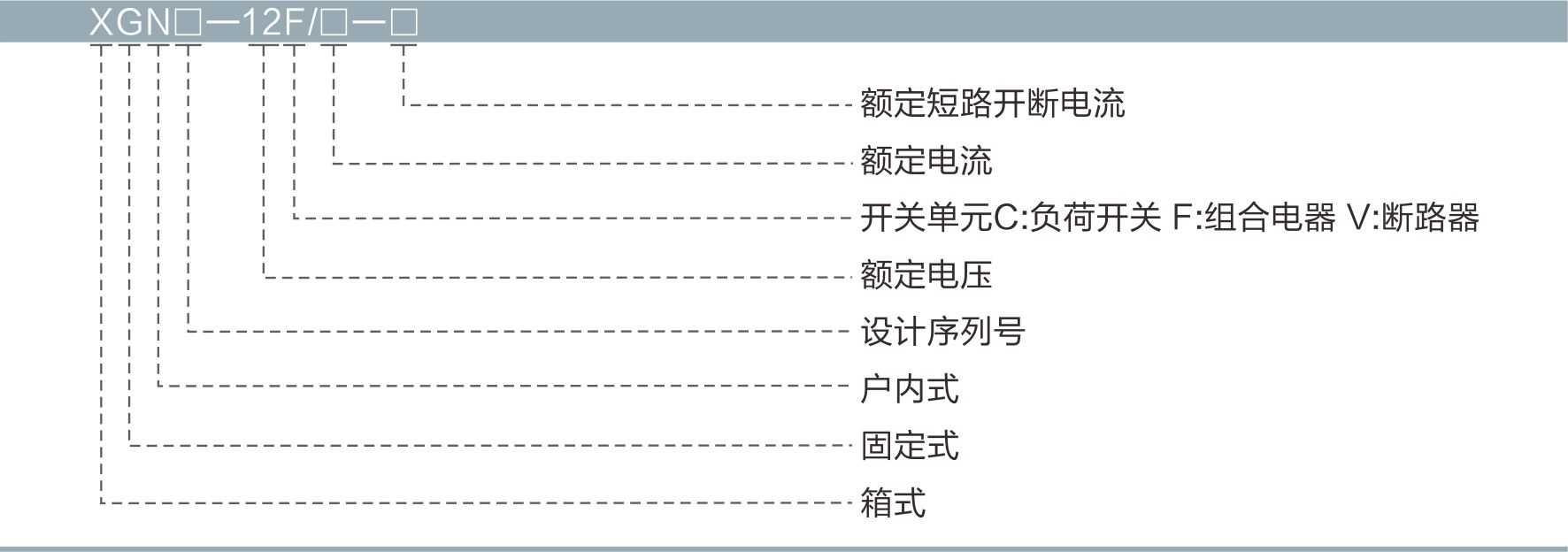

型号及定义

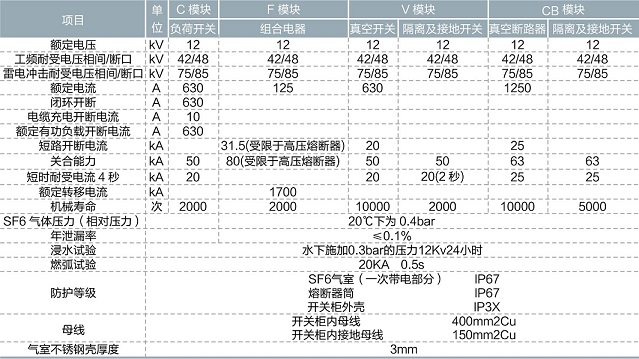

技术指标
应用环境
环境温度：最高温度：＋40℃最低温度：－40℃
环境湿度：日平均相对湿度：≤95%，月平均相对湿度：≤90%
海拔高度：不超过2000m
地震烈度不超过8度；
使用场所无滴水，无易燃和爆炸危险，无化学腐蚀性气体，无剧烈震动。
注：对于有别于正常操作的条件下的特殊运行条件，制造商和最终用户必须一致。如果涉及特殊恶劣的环境，则必须向制造和供应商咨询。
当开关柜安装在海拔高度为2000米以上时，大气压将降低，因而也必须由制造商调整柜中的气压。
模块配置
C负荷开关模块（宽度=325mm）
De带接地刀的电缆连接模块（宽度=325mm）
D不带接地刀的电缆连接模块（宽度=325mm）
F负荷开关熔断器组合电器模块（宽度=325mm）
V真空开关模块（宽度=325mm）
Sl母线分段开关模块（负荷开关）（宽度=325mm）
SvBr母线分段开关模块（真空开关）
Sv总是跟母线提升模块在一起（宽度=650mm）
Be母线接地模块 （宽度=325mm）
M/PT表计模块 （宽度=696mm）
Cb真空断路器模块（宽度=696mm）
