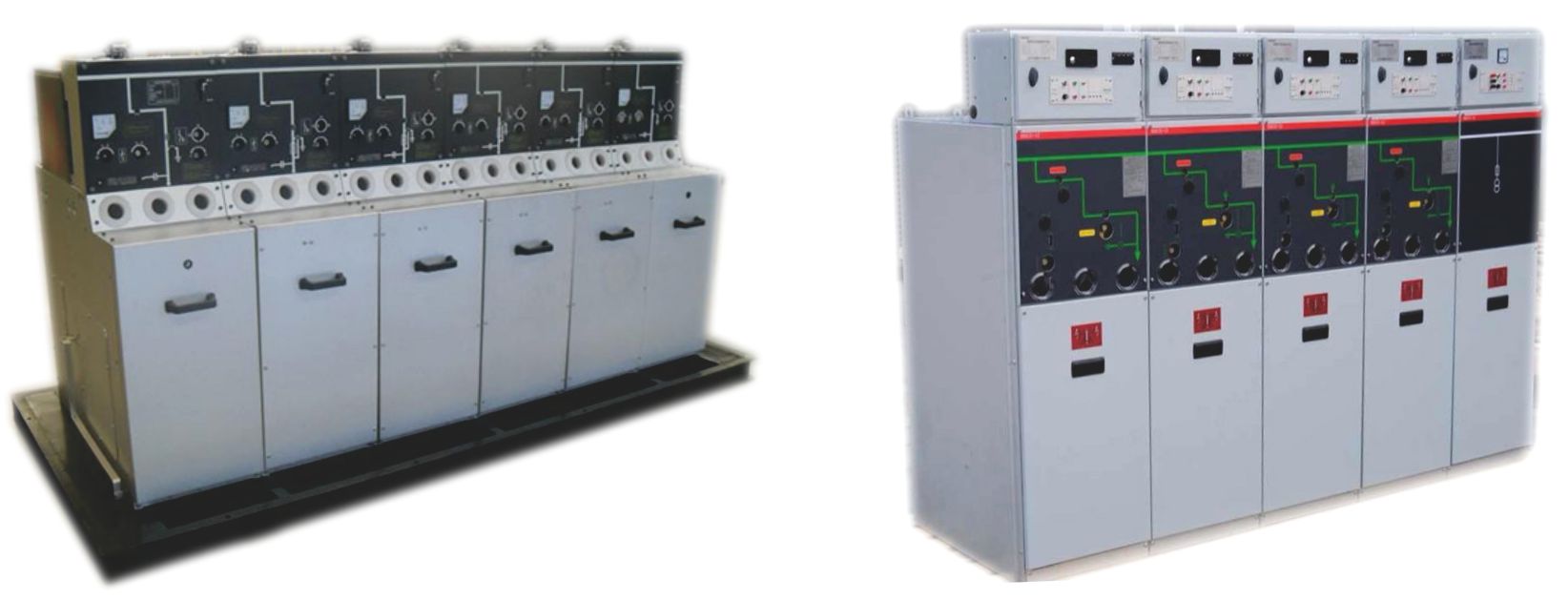

GTXGN□-12630型户内固体绝缘环网柜
产品概述
GTXGN□-12型固体绝缘环网柜，是我公司最新自主研发的配电产品。具有结构紧凑、全绝缘、长寿命、免维护、占用空间小、安全可靠、不受环境影响等优点，广泛应用于工业及民用的环网和终端供电。特别适用于小型二次配电站、开闭所、工矿企业、机场、铁路、商业区、高层建筑、高速公路、地铁、隧道等领域。
产品特点
结构特点：
Solidworks计算机仿真实体造型、虚拟装配
ANSYS电磁场有限元分析和优化设计
ADAMS三维机构运行仿真、运动干涉检查
标准化电缆进出线套管和母线连接套管
环保：产品制造中所选用的材料全部是无毒无害物质，材料经寿命周期后可以再回收利用
适用范围广：适用地下室、隧道、船舶、以及户内户外各种环境，满足高海拔、强风沙、低温、严寒、高环保要求、频繁操作场所、安全防爆场所、高烟雾、凝露条件下的安全使用性
免维护：固体绝缘户内交流高压真空开关柜除操动机构高压开关部位处于全密封状态中，免于清扫和
维护，减少了运行维护的成本
安全性高：可靠的屏蔽措施，提高了安全使用性。完善的联锁互锁系统，三相隔离断口清晰可见，避
了误操作事故的发生

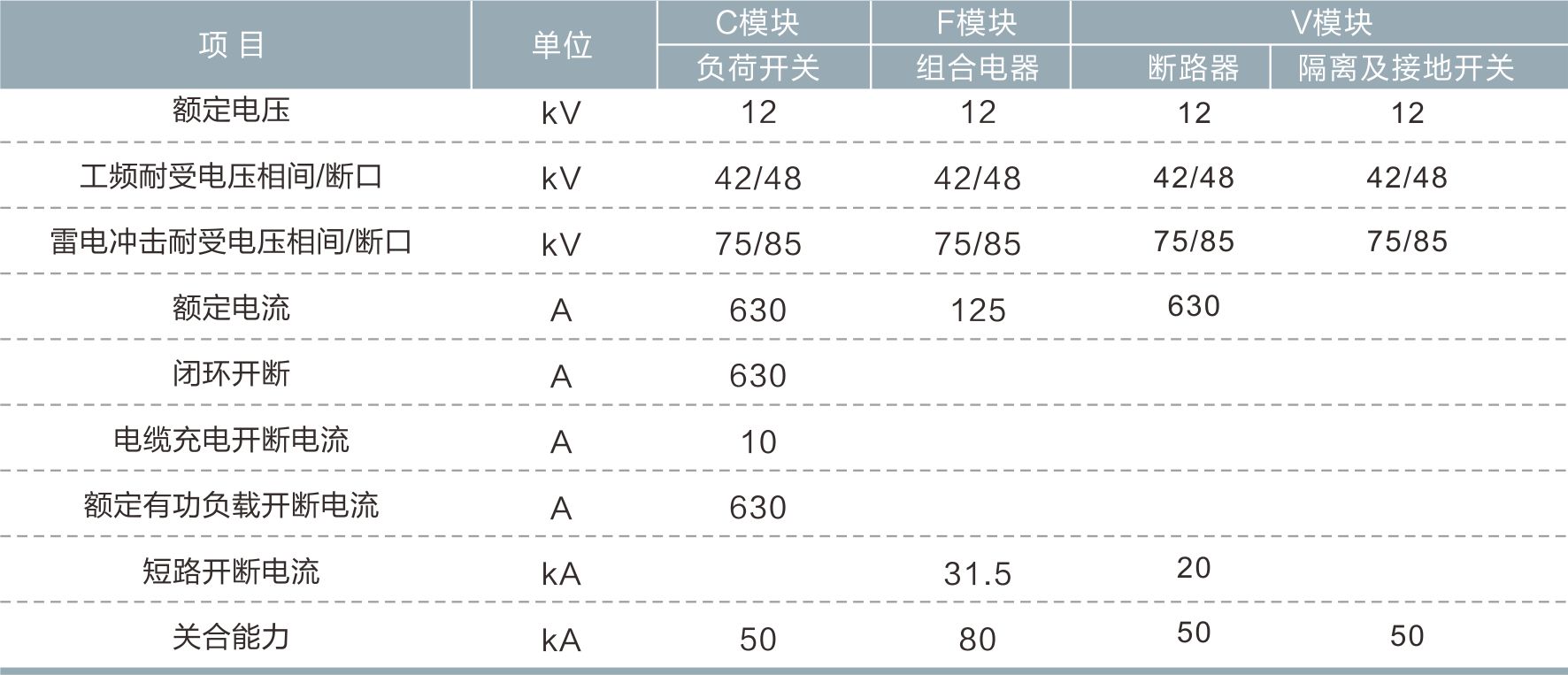

技术指标
应用环境
环境温度：-45℃～+45℃
湿 度：最大平均相对湿度，日平均≤95%、月平均≤90%
海拔高度：≤5000米
抗震能力：8度
防护等级：带电体密封IP67,熔断器筒IP67,开关柜外壳IP3X
应用场所
应用于要求高环保的地区：完全取消SF6气体绝缘，对环境和人身无任何污染和伤害。
应用于操作频繁的场所：固体绝缘开关设备机械寿命超过1万次。
应用于空间狭小的场所：固体绝缘开关设备的体积为400mm*900mm*1390mm/单元柜。
应用于低温寒冷地区：无SF6气体应用，无需考虑SF6气体低温运行的问题。
应用于高原地区：无需考虑高原大气压对绝缘性能的影响。
应用于安全防爆场所：采用具有防爆性能的真空灭弧室，固体绝缘对开关进一步防护，强化相间隔离，避免相间或多回路短路。
应用于低洼的地下室：无泄漏的SF6气体及其它有害气体的积聚问题，也就不会对地下室工作人员造成任何伤害。
应用于沿海潮湿地区：环氧树脂及密封条密封，抗潮湿，抗盐雾腐蚀，确保在沿海地区能长期使用。
应用于智能电网中：配电动操作机构。增加智能控制器，可对开关设备进行遥控、遥测、遥讯，既能进行分散控制，又能进行集中控制。
